一、产品简介

    盘式过滤芯是由一组两面带沟槽的盘片组成，沟槽棱边形成的交叉点可以把水中悬浮物及固体物截留，由于同时具有了表面拦截和深度凝聚的作用，大大提高了过滤效果。

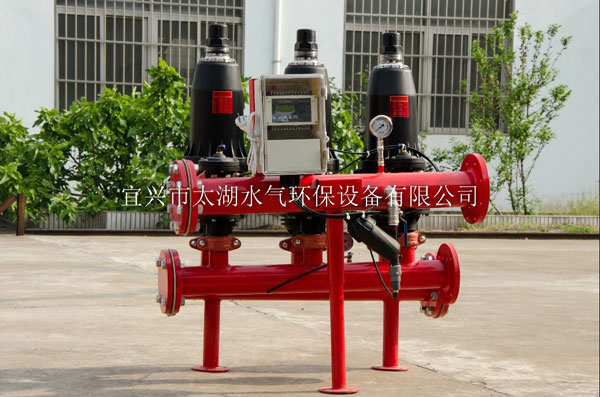

    盘式过滤器具有高效反洗、全自动连续运行、自耗水低、占地面积小、运行可靠的特点，过滤器系统的反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小，因此盘式过滤器的技术优势十分明显。

二、工作原理

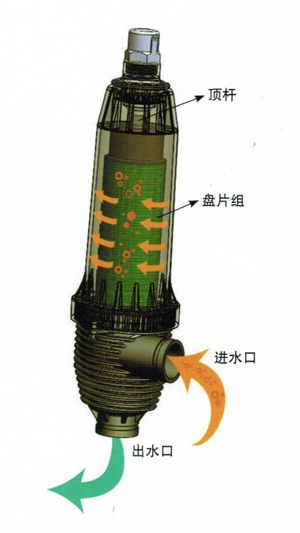

1.工作状态

    来水从侧部的进水口沿切线进入过滤单元，腔内来水压力驱动外壳上部的隔膜装置，并带动顶杆下压盘片组，盘片组被压紧形成致密过滤芯，水中杂志被滤芯拦截后，出水经由滤芯中心部位的鸭嘴阀至下部的出水口。

    由于隔膜下压，外壳上部的红色指示帽落入槽内。

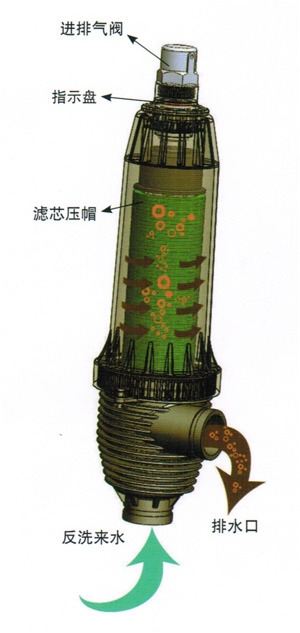

2.反洗状态

    过滤单元反洗时，侧部进水口成为排水口，隔膜装置也就失去了先前的下压力，此时反洗来水从下部的出水口进入，由于鸭嘴阀的作用，反洗水只能经由四根带有喷嘴的导管向上顶开滤芯压帽和隔膜装置，松开盘片组，同时沿切线喷射出，使盘片旋转，盘上截留的固体物被冲洗除去。

    由于隔膜装置被顶起，带动外壳上部的红色指示帽被顶出，在外部很容易看到并判断内部滤芯的状况。

    反洗时，上部的自动进排气阀会自动打开，空气可以进入腔体内，有助于提高喷射清洗效果。

三、过滤单元技术参数
接口：进水口3”卡接口   出水口3”卡接口
外形尺寸（mm）：JY3单元  外壳大圆：Φ230   单元高：855   最大宽：265
                               JY2单元  外壳大圆：Φ230   单元高：701   最大宽：265
单元净重：JY3单元：9.4Kg
                 JY2单元：8.1Kg
材质：高性能增强工程塑料成型制造
可选过滤盘片：绿色50μ、红色100μ、黄色200μ
工作压力：0.2～0.8MPa
反洗压力：0.15～0.8MPa

四、设计选型
1.原水水质分类：
A：优良水质：城市自来水，从稳定的含水层抽取的井水；
B：一般水质：循环冷却水，经沉淀处理过的地面水，经过有效沉积完全生物处理过的排水；
C：较差水质：从水质很差的含水层抽取的地下水，经过有效沉淀，但未经或经很少的生物处理的排水，有微生物大量繁殖的地面水；
D：很差水质：从很脏或富含铁锰的井水中抽取的井水，受洪水影响且未经沉淀的地面水，未经沉淀及生物处理的排水。

2.过滤精度选择：
    选择过滤器过滤精度即盘片，对保证盘式过滤器在整个水处理系统发挥应用的作用有着重要意义，只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时，推荐选择的过滤精度。

    原水水质及要求过滤后达到的精度以每小时产水量是选择我们过滤系统的依据。
